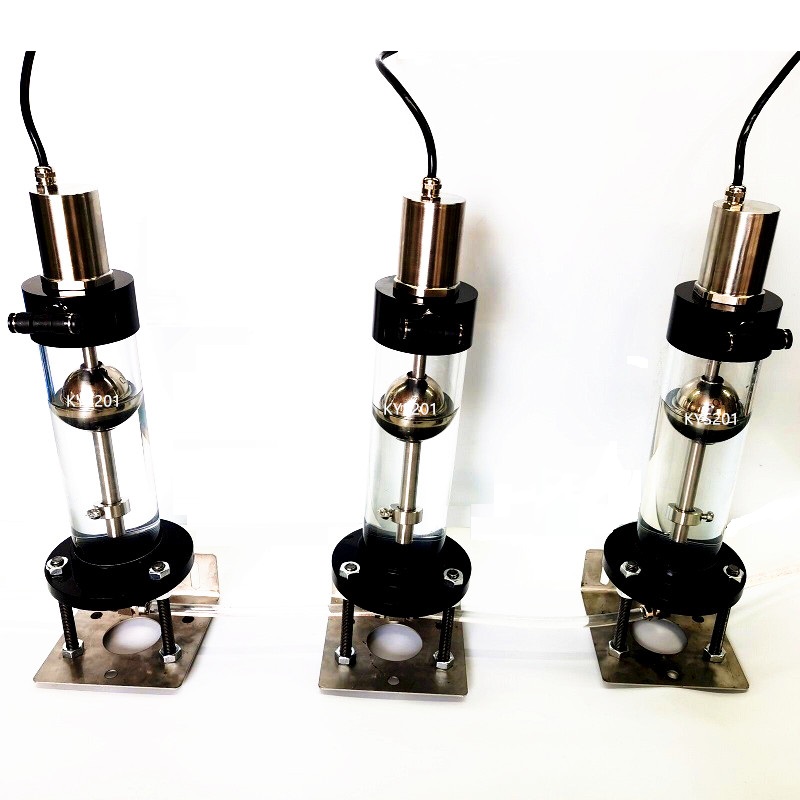

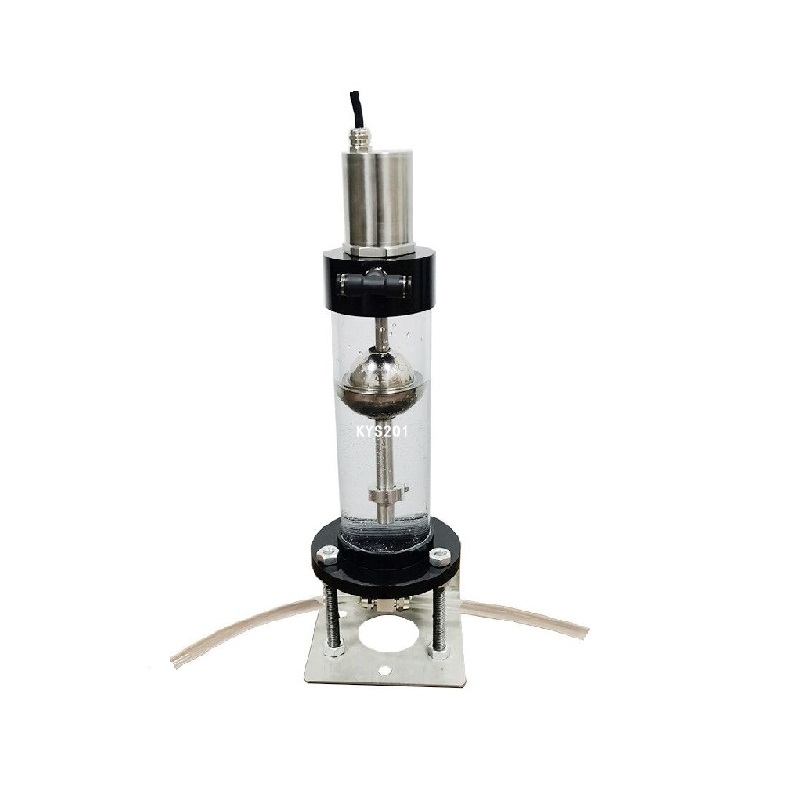

HDS202磁致伸缩式静力水准仪

HDS202磁致伸缩式静力水准仪是基于连通器原理,通过测量若干个相互联通的安装于被测量点储液罐液面高度与测量基点(不动点)液罐液面高度的相对变化,反推出各个储液罐安装位置相对位置沉降变化量的一种精密仪器。

在线订购
产品详情

产品概述


   HDS202磁致伸缩式静力水准仪采用HDM-F高精度磁致伸缩液位传感器为检测元件,是一种高精密液位测量系统,测量高差及其变化的精密仪器。主要适用于测量多点的相对沉降。在使用中,多个静力水准仪的容器用通液管连接,每一容器的液位由磁致伸缩式液位传感器检测测出,传感器的浮子位置随液位的变化而同步变化,由此可测出各测点的液位变化量。

   本款静力水准仪主要用于大型储罐、大坝、核电站、高层建筑、基坑、隧道、桥梁、地铁等垂直位移和倾斜的监测。静力水准系统一般安装在被测物体等高的测墩上或被测物体墙壁等高线上,通常采用一体化模块化自动测量单元采集数据,通过有线或无线通讯与计算机连接,从而实现自动化监测。


应用领域


l轨道交通路基沉降监测

l地铁支撑墙沉降监测
l隧道上部山体及建筑物
l高速公路路基、边坡沉降检测
l桥墩、基坑沉降检测
l核电站、大型水电站
l大坝及水利枢纽、高层建筑的基础
l各种结构垂直位移、形变检测


组成结构


   磁致伸缩式静力水准仪是由一个高精度的磁致伸缩液位计,加上储液罐、液位浮子、保护罩、调平支架、联通气管水管等部件组成。


关键技术


   地基沉降是一个缓慢过程,在任何较短时期,反映到储液罐液面的变化都会非常细微,能否实时、精确地检测到这个微小变化,反映出地基的微小沉降,做到防微杜渐,是衡量一个静力水准仪产品好坏的关键,这对系统所集成液位传感器的实时性、精密性提出了极高要求。由于是户外安装,液位传感器的温度系数、防水性、防雷击都是关键技术。另外,静力水准仪整机的安装尺寸和易更换性也是重要的技术指标。


技术指标


测量范围:  0-100mm~300mm(可定制更大量程)

模拟输出:  电流:4~20mA(小/大负载:0/500Ω)、电压:0~10V(小负载>5k Ohm),分辨率为16位D/A
通讯输出:  RS485(Modbus-RTU,传输速率9600bps-19200/4800bps可选,分辨率为0.01mm-可自行选择小数位数)
测量精度:  ±0.1mm
非线性度:  <满量程的±0.05%(小±50μm)
重复精度:  <满量程的±0.002%F.S.(小±1μm)
更新频率:  一般10Hz,可定制

线 方 式:  IP68防水接头

输入电压:  24VDC(±15%)
工作电流: <50mA(随量程变化)

绝缘能力:  500V(信号地与外壳间)

环境温度:  - 40℃~+85℃

温度/露点:  湿度90%,不能结露
温度系数:  <30ppm/℃

防护等级:  IP67

结构材料:  不锈钢(传感器)、亚克力(储液罐)

安装方向:  竖直,安装斜度不大于5度
安装方式:  螺栓安装,M8X1-3

尺寸图:单位mm

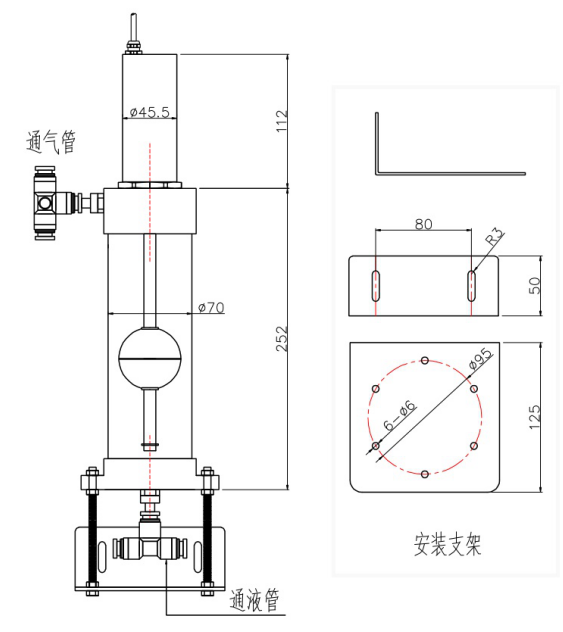

静力水准仪尺寸图

静力水准仪尺寸图

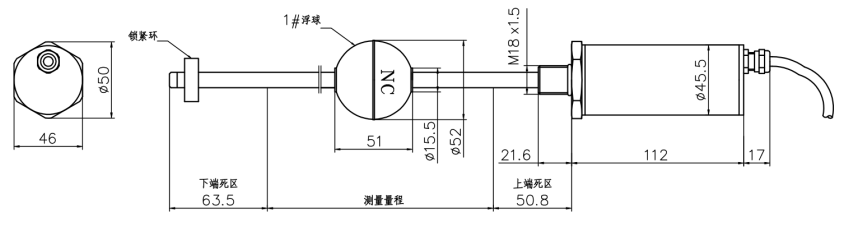

静力水准仪液位计尺寸图
静力水准仪传感器尺寸图
