HDM-LP普通型磁致伸缩线性位移传感器

主页  > 产品展示  > 位移传感器  > HDM-LP普通型磁致伸缩线性位移传感器

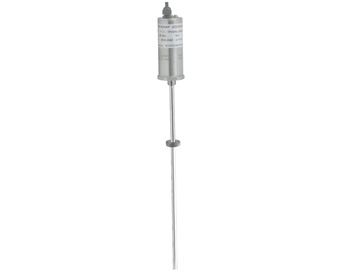

HDM-LP普通型磁致伸缩线性位移传感器

磁致伸缩线性位移传感器广泛应用于伺服液压油缸、气轮机气阻阀门、伺服气缸活塞、水轮机导叶开度等位移量检测与控制和很多要求机械定位和位移检测精度高的设备上。磁尺灵活的供电方式和多种可选信号输出,可应用在各种闭环控制系统中,且质量价格比高;良好的环境适应性、可靠性和稳定性,可广泛应用于替代电阻式位移传感器、LVDT等传感器作为位移测量之用。

在线订购
产品详情

【产品介绍】:


   HDM-L系列H型外置一体式磁致伸缩线性位移传感器(简称“磁尺”)是应用磁致伸缩原理研制而成,达到计量级精度的新一代精确测量“位移”的传感器。磁尺输出是真正的绝对位置,不需要定期重新标定的维护,测量过程中更无须重归回零位。磁尺因其特有的优点,已在国内工控领域得到越来越广泛的应用。随着国内传感器需求市场的扩大,公司通过对磁尺的不断开发改进,针对位移和液位的不同应用领域推出了HDM系列磁致伸缩线性位移传感器和磁致伸缩液位传感器。该系列产品为客户提供电流、电压、SSI、ModBus、Profibus、Star/Stop等多种信号输出,在不同的应用场合可以为客户提供有效的解决方案,以及丰富的产品应用经验。


【系列用途】:


冶金机械

水利阀门控制

橡胶机械

大坝安全检测



【产品特点】:


◆非接触式连续测量,使用寿命长

◆高精度、高重复性测量

◆绝对量输出,重启无须重归零位

◆多种信号可选,性能稳定可靠

◆可同时测量多个位置量(SSI信号除外)

◆防射频干扰

◆不需定期标定和维护

◆安装方式灵活、简便

◆抗污能力强,适用于恶劣工业环境

◆零点、满度在量程范围内100%可调(SSI信号除外)



应用概述】:


  HDM-L系列磁致伸缩线性位移传感器广泛应用于伺服液压油缸、气轮机气阻阀门、伺服气缸活塞、水轮机导叶开度等位移量检测与控制和很多要求机械定位和位移检测精度高的设备上。磁尺灵活的供电方式和多种可选信号输出,可应用在各种闭环控制系统中,且质量价格比高;良好的环境适应性、可靠性和稳定性,可广泛应用于替代电阻式位移传感器、LVDT等传感器作为位移测量之用。



【产品参数】:


供电电源: +24VDC±10%;±15VDC±10% ;+12VDC~+24VDC ±10%

输出方式: 0~5VDC、0~10VDC、-5~+5VDC、-10~+10VDC 、4~20mADC、Modbus-RTU、Modbus-ASCII、SSI、Profibus、START/STOP等

有效量程范围: 刚性结构50~5000mm(也可根据客户特殊要求订做)

负载特性: 电流信号输出最大负载电阻为500Ω;电压信号输出最大负载电流为2mA工作电流<70mA

非线性误差: <±0.05%F.S.(300mm以下最大误差150um)

重复性误差: <±0.002%F.S

分辨率: 模拟采用16BitD/A转换;数字<1μm

迟滞: <±0.002%F.S.

温度影响: <±0.007%/F.S./℃

工作温度:-40~+85℃

储存温度: -40~+100℃

零点可调范围: 100%F.S

满度可调范围:100%F.S

更新时间: 与量程有关,不超过20ms

测杆材质: 304、316不锈钢(特殊定制)

电子仓外壳材质: 304

连接形式: A.螺纹连接、B.法兰连接、C.固定座

出线方式:A.直出电缆线、B.航空插头、C.接线端子

外壳防护等级: 电子仓IP65、测杆IP68

防爆标志: ExdⅡBT5、ExiaⅡCT6


【产品选型】


磁致伸缩位移传感器选型表



SSI磁致伸缩位移传感器选型表



MODBUS磁致伸缩位移传感器选型表

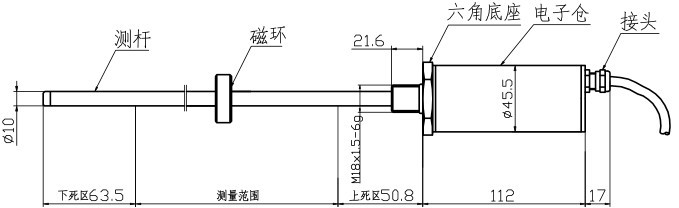

【产品尺寸图】:


磁致伸缩位移传感器
